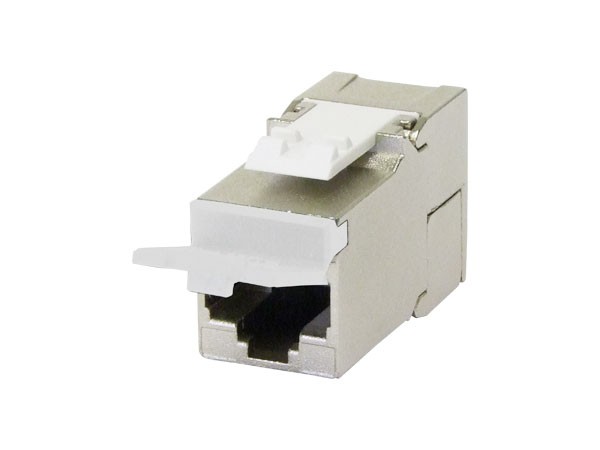

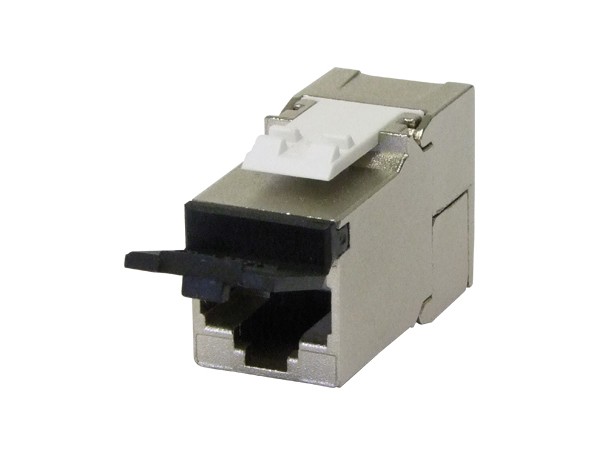

EcoLine Buchse, RJ45, 500MHz, Kat. 6A, ISO/IEC
Zur Übertragung von analogen und digitalen Sprach-, Bild- und Datensignalen
Das einteilige Buchsenmodul wird sicher und schnell an das Installationskabel resp. an das Flexkabel montiert.
Eigenschaften
Einteiliges, wiederbeschaltbares Design
Anschlusstechnik für schnelle und einfache Montage
Montage ohne Spezialwerkzeuge
Voll kompatibel mit allen Einbauten der EcoLine Reihe
Einsatz in Auslassdosen, Verteilerrahmen und Bodentanks. Vollgeschirmtes
Einzelmodul, Anschluss an Datenkabel, je nach Kabelversion für Übertragungsraten bis 10 GBase-T
Einhaltung der Normen: Besser als ISO/IEC 60603-7-51 (2010-03) und EIA/TIA 568-C.2
Nachweis: Übertragungsstrecke (Channel) nach ISO/IEC 11801, PoE, PoE+ und 4 PPoE 100W gemäss IEEE802.3af, sowie IEEE802.3at
Anschluss an Kabeltyp:
Massivleiter: AWG23-AWG22
Kabel-Aussendurchmesser: 8 – 9 mm
Konstruktion
Aufbau: Vollmetallbuchse, Zinkdruckguss einteilig, vernickelt
Kontakte: Metallkontakte, vergoldet
Betriebsstrom: 1.0 A / Paar
Buchsen-Abmessung: L/B/H 38 x 14,8 x 20,7 mm
EMV-Eigenschaften: Hervorragende EMV-Werte dank grossflächigem 360° Grad Schirmanschluss
Besser als EN 55022 (Klasse B), EN 50081und EN 50082-1
Zusätzlich Erdungsmöglichkeit über Faston
