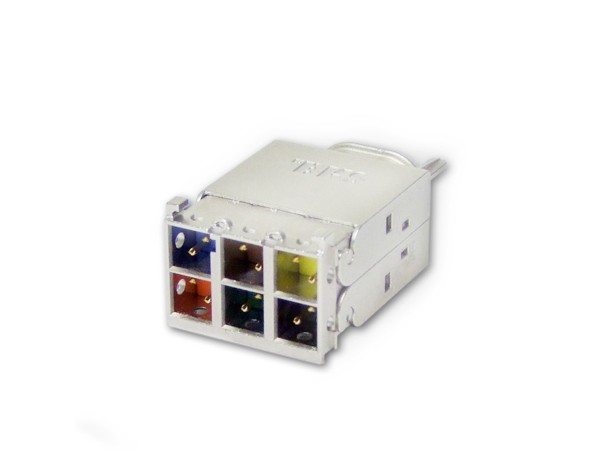

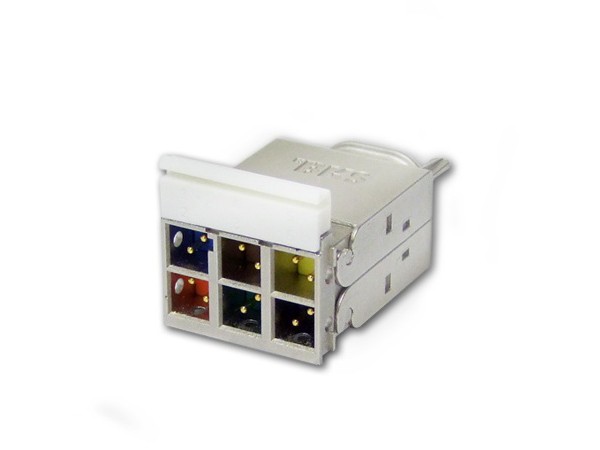

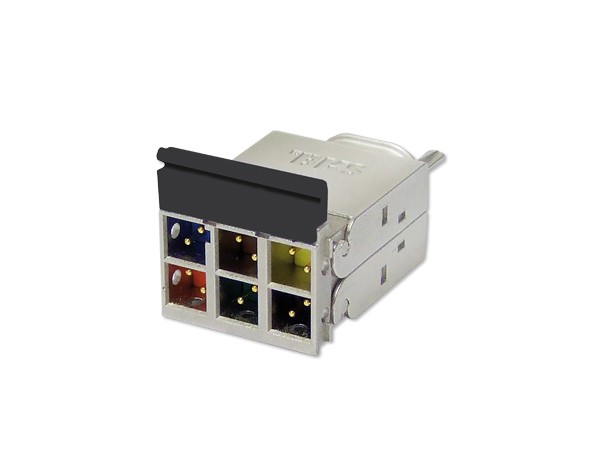

NewLine MMCpro 6P, AWG22-23
Modulare, wiederbeschaltbare, geschirmte 6-paarige Multimedia Buchse für Kategorie 8.2, 2.0 GHz
Zur Übertragung von analogen und digitalen Sprach-, Bild- und Datensignalen bis 2.5 GHz

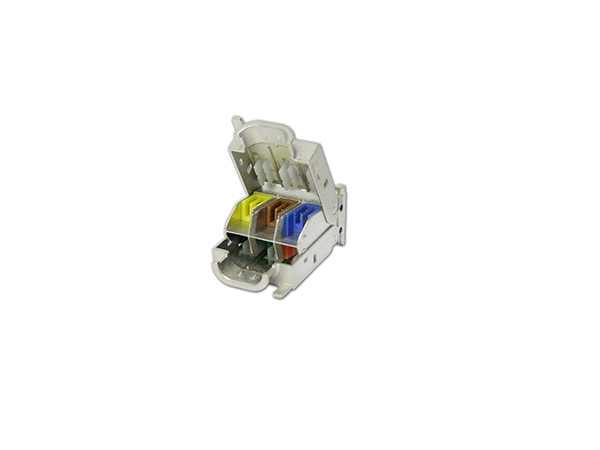

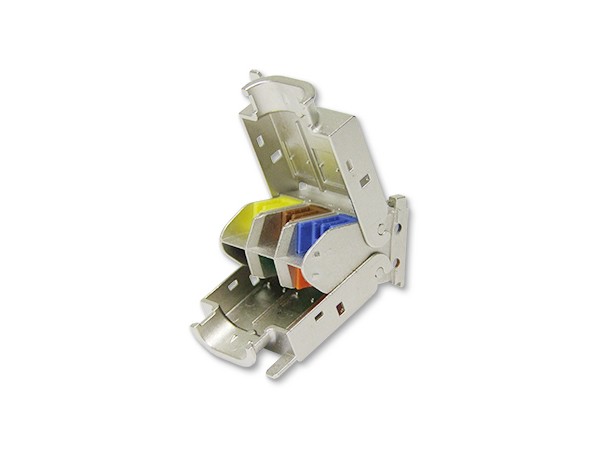

Das einteilige Buchsenmodul wird sicher und schnell an das Installationskabel montiert
Eigenschaften
Einsatz in Auslassdosen, Verteilerrahmen und Bodentanks
Vollgeschirmtes Einzelmodul, Anschluss an Datenkabel, je nach Kabelversion für Übertragungsraten bis 40 GbEthernet
Einhaltung der Normen:
Besser als ISO/IEC 61076-3-104
Nachweis:
Übertragungsstrecke (Channel) nach ISO/IEC DTR 11801-99-1, N2238 CLASS II (2013-12)
PoE und PoE+ gemäss IEEE802.3af, sowie IEEE802.3at
Anschluss an Kabeltyp:
Massivleiter: AWG22
Kabel-Aussendurchmesser: 8 x 13 mm
Konstruktion
Aufbau:
Vollmetallbuchse, Zinkdruckguss einteilig, vernickelt
Anschluss:
6-paarig / paargeschirmt
Kontakte:
Schneid-Klemmtechnik, CuBe2, Oberfläche 0.76μ Gold, Gas dicht
Betriebsstrom:
2.0 A / Paar
Buchsen-Abmessung:
L/B/H 36 x 23 x 14 mm
EMV-Eigenschaften:
Hervorragende EMV-Werte (>85 dB) dank großflächigem 360° Grad Schirmanschluss
Besser als EN 55022 > Klasse B, EN 50081und EN 50082-1
Zusätzlich 2x Erdungsmöglichkeit über Faston 2.8 mm Flachstecker.
